一、什么是泛碱

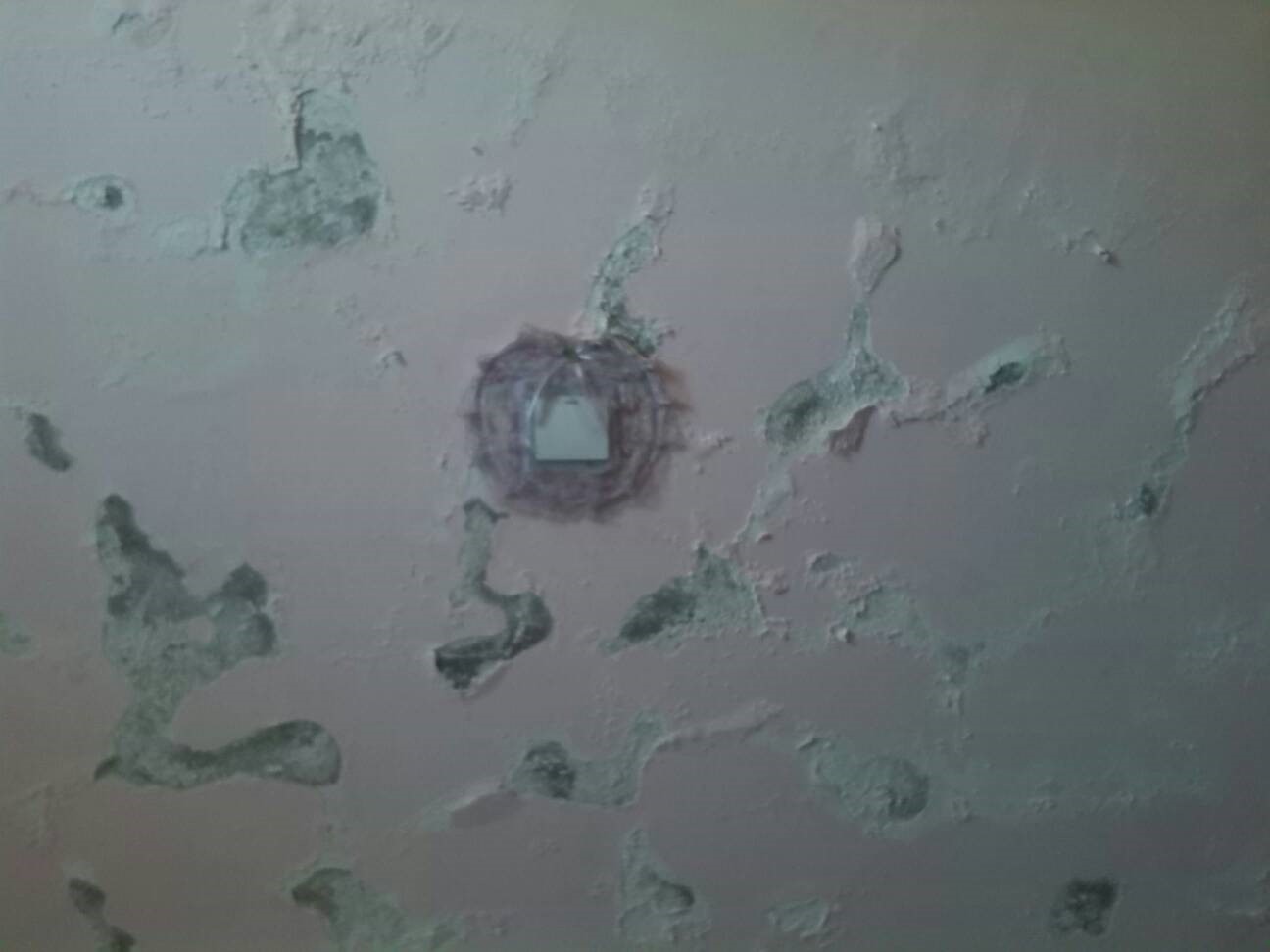

  建筑涂料泛碱是指基材里的碱性物质随水分迁移至涂膜中和涂膜表面，造成涂膜出现颜色不规则的不均匀、掉粉、褪色甚至开裂等的现象。有时泛碱又称为“起霜”。昆明绿舟砂浆经过对泛碱现象的分析，提出一些处理方法，可以在工程中尽可能的避免泛碱现象的发生。

  ①伴随着建筑涂料泛碱的出现，整个涂膜面往往会出现类似地图状的裂纹，在裂纹边缘会出现明显的颜色变化，每一块裂纹所围成的区域中自边缘至中心也会出现颜色明显的变化，这是典型的大面积的泛碱；

  ②泛碱往往也出现在窗台下，由于窗台结合部位结合不好，漏水后造成泛碱，这时的泛碱就出现在窗台下的部位，严重者碱会大量泛出使漆面出现白色的线条，甚至流到下一层的窗户上；

  ③有时建筑涂料泛碱也会出现在地角线一带，由于直接与地面相接，能吸收地面的湿气而造成泛碱，但一般出现的时间较长。

  ④有时也会因为供水排水系统的漏水而造成泛碱。

  泛出的碱一般是白色的，因此当漆是白色或浅色时，即使出现泛碱从外观看是很难发现的，往往颜色越深外观的差别就越明显。有时泛碱会是黄色的，水将水泥中的色索带出所致。

二、 昆明绿舟砂浆分析泛碱的根源

  A.基材含碱率过高（PH值＞10）

    建筑墙体一般是使用水泥的混合物（混凝土、砂浆、水泥光油、水泥类腻子等），水泥的主要成分是CaO（62-67%），同时还含有NaO、MgO、K2O等碱性成分,这些碱性成分能溶解在水中,随水的流动而渗至漆膜表面与空气中的CO2反应成盐(白色)CaO+H2O—Ca(OH)2+CO2—CaCO3+H2O

  B.含水率过高(>10%)

    水是碱的运输工具,溶解碱性成分并将其带至表面导致泛碱.

三、 昆明绿舟砂浆建议怎样预防建筑涂料泛碱

  A.降低含碱率(PH<10)

    碱含量过高是泛碱的根源，只有降低碱含量才会彻底解决泛碱问题。

    降低碱含量的途经是：足够的养护时间（一个月以上）和足够的水（两次降水以上），最终PH值低于10（包含水泥腻子）。

  B.降低含水率（10%以下）

   水是泛碱的动力，解决含水率也可以解决泛碱问题，目前外墙涂装最常用的方法。

     ① 涂装前含水率的控制（低于10%），保证足够的干燥时间即可。

     ② 保证没有漏水的可能（门窗、供水、排水、屋顶、裂纹等）

     ③ 降低涂层的吸水

 a 使用乳液含量高的漆（高档漆和有光泽的漆）

 b 保证有足够的涂层厚度（不过度稀释、不偷工减料）

 c 使用油性底漆（降低通过漆膜吸收雨水）

四、为什么使用抗碱底漆后还会有泛碱？

  当使用抗碱底漆和较低档次的面漆时，面漆由于粉料含量较高，很容易吸水，实际上只有底漆在起防水的作用，势单力薄，难以有效的防水。

  抗碱底漆一般具有较好的耐碱性（不容易被碱降解），但并能阻隔溶解在水中的碱透过，因此当有足够的水时，即使使用抗碱底漆也会泛碱。

五、泛碱以后的处理

  泛碱以后的处理是非常困难的事情，再保养也无济于是，只能将泛碱的漆面清洗干净，并让漆膜重新干透后再做油性底和面漆。即使这样也不一定100%有把握，因此涂装前的预防是非常重要的。
