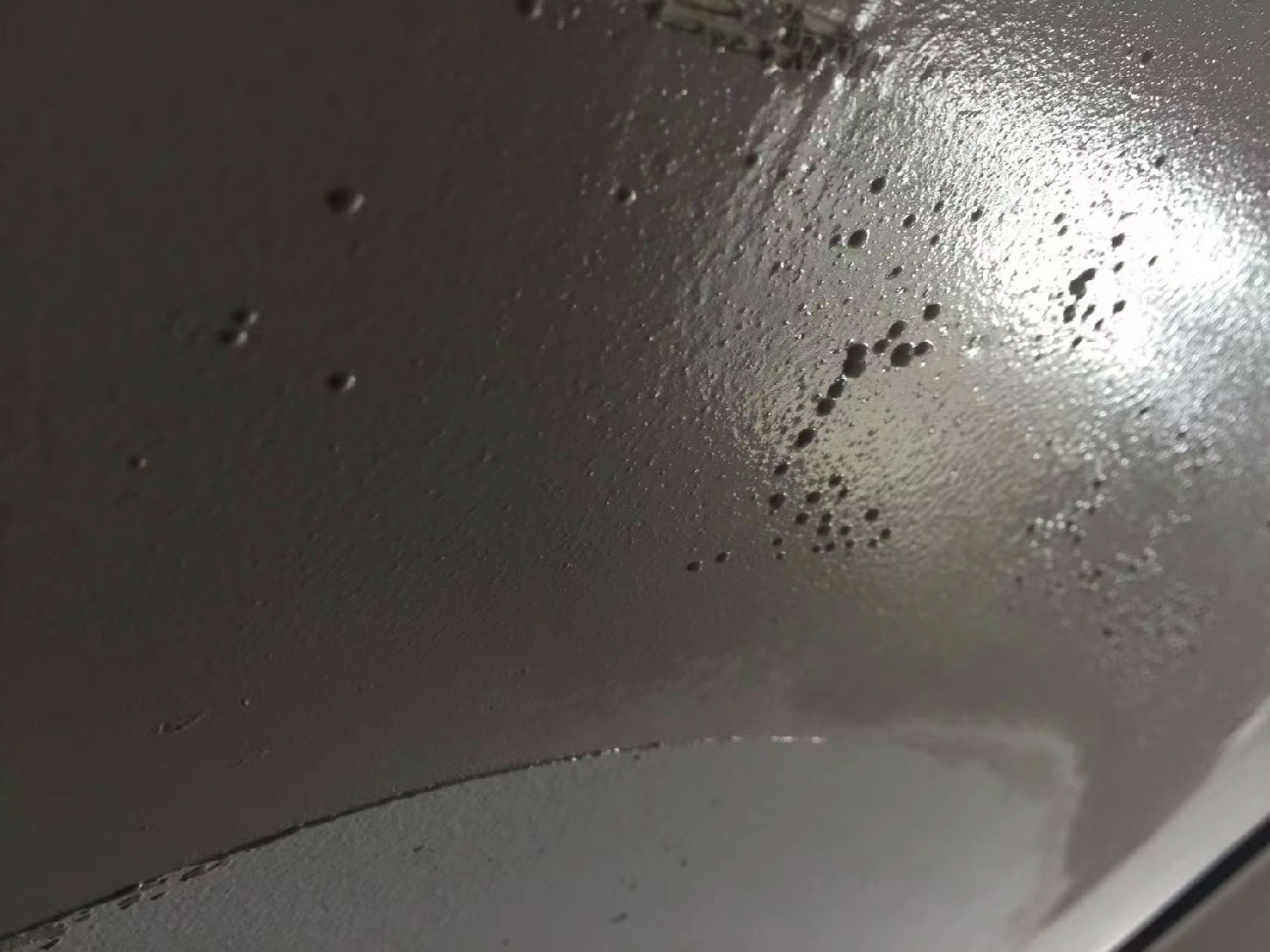

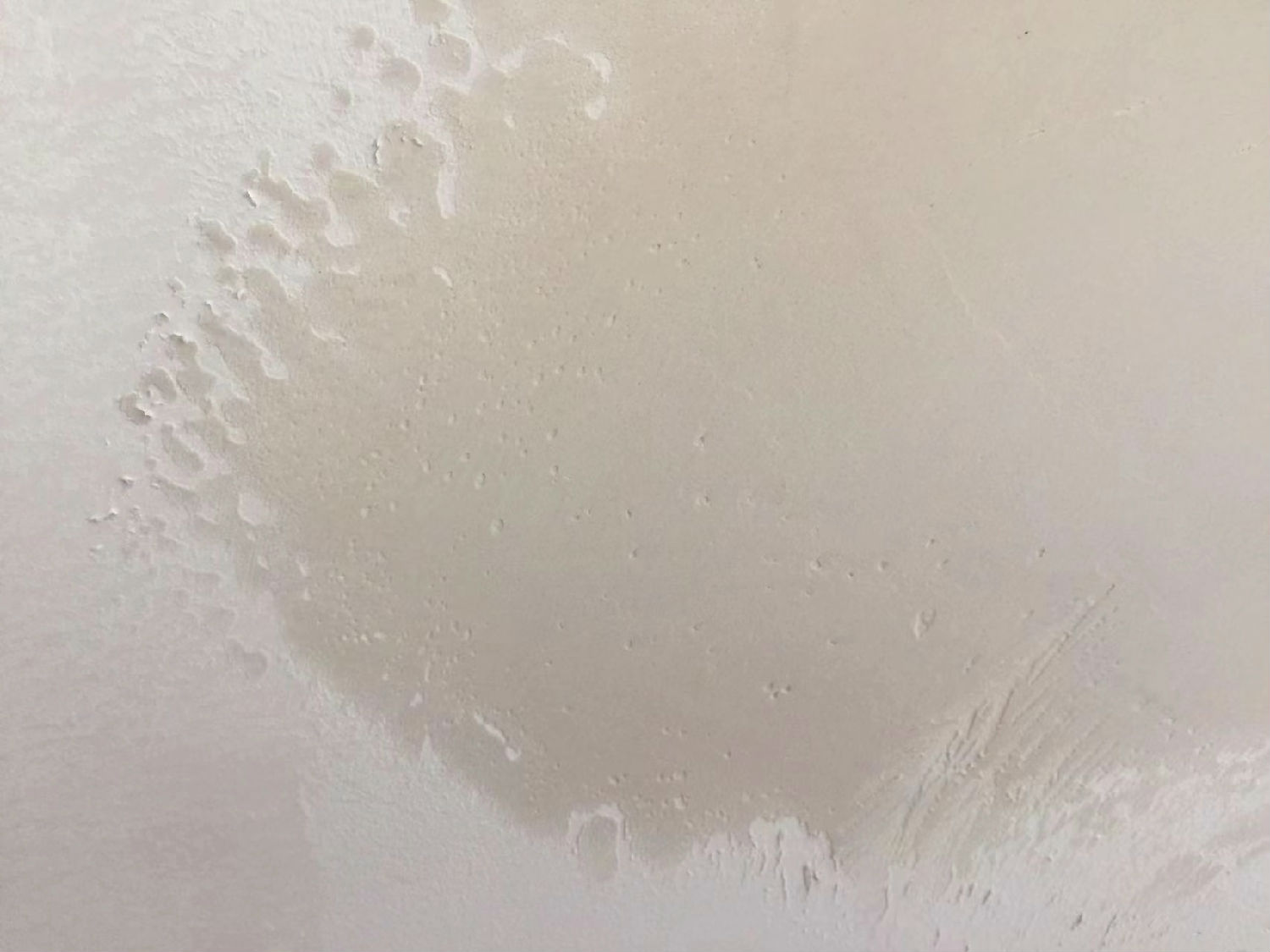

腻子粉起泡造成因素：

1、基层过度粗糙，批荡的速度过快。

2、一回装修施工腻子粉层过厚，超过2.0毫米。

3、基层含水率过高，与此同时相对密度过大或太小。由于富含丰富的空隙，且腻子粉含水率高，因而不透气，空气被封闭在空隙空腔内，不容易消除。

4、装修施工一段时期后，才在外表出現的崩裂起泡，主要是拌和不匀称造成的，浆体中富含来不及溶解的粉状颗粒，装修施工后，大量吸收水分，溶胀形成崩裂。

解决方案：

1、出現大面积起泡的腻子粉面，用铲刀立即压破小泡口，再次用合适的腻子粉施刮起泡的整体面层。

2、腻子粉一般在搅拌均匀后，静放10分钟左右后，然后呢用搅拌器多次拌和后批刮上墙。

3、装修施工第二条或者较后一条整体面层出現起泡现象，应在水印消除前用刮刀进行压泡破除处理，保证腻子粉面上不出現气泡。

4、相当粗糙的墙面，一般底料更好地选择粗的腻子粉。

5、在墙面过分干燥或大风光照强烈的环境下，先更好地用清水润湿墙面，待墙面无明水之后，进行腻子粉层的施刮。

四、打磨难

造成因素：

1、装修施工时压的太实或抛光的墙面较难打磨抛光，因为装修施工时压的太实或抛光会使腻子粉层的相对密度增大，墙面较结实外表的硬度也会提高。

2、最后一条批刮完较久未打磨抛光的或遇水的如：（潮湿天气、多雨季节、墙体渗水等）墙面较难打磨抛光，有的耐水腻子粉属于慢干型产品，产品特点是：一个月后硬度方能达到最佳，如遇水会加快其硬化效果，上述的两种情况是使墙面硬度增大所以较难打磨抛光，打磨抛光完的墙面较为粗糙。

3、腻子粉的配法类型不一样，而混合使用在一起，或配法的占比配制失误，使产品批刮完后的硬度较高（如：内、外墙腻子粉混合使用等）。

解决方案：

如遇压的太实或抛光较硬的墙面需要打磨抛光先要用150目的打磨砂纸粗磨一下再用400目的打磨砂纸修纹或再批刮一至二道后再打磨抛光。
